054A型护卫舰有两款外销型,分别是054AP和054AE,下面我分别介绍一下。

054AP

054AP是中国为巴基斯坦海军以054A自用型为基础改进而来,局部设计上按照巴方要求进行了升级。其中“P”代表“巴基斯坦”英语Pakistan的首字母。

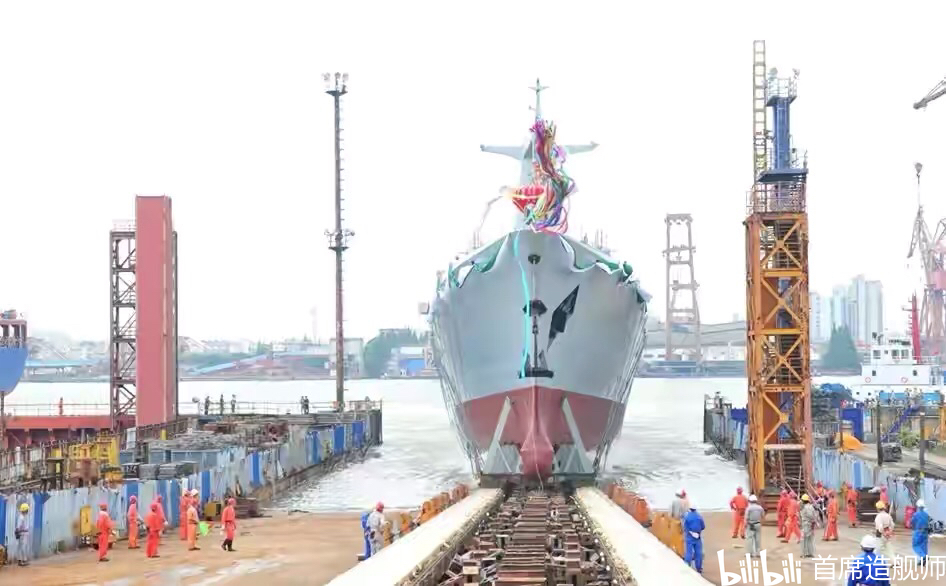

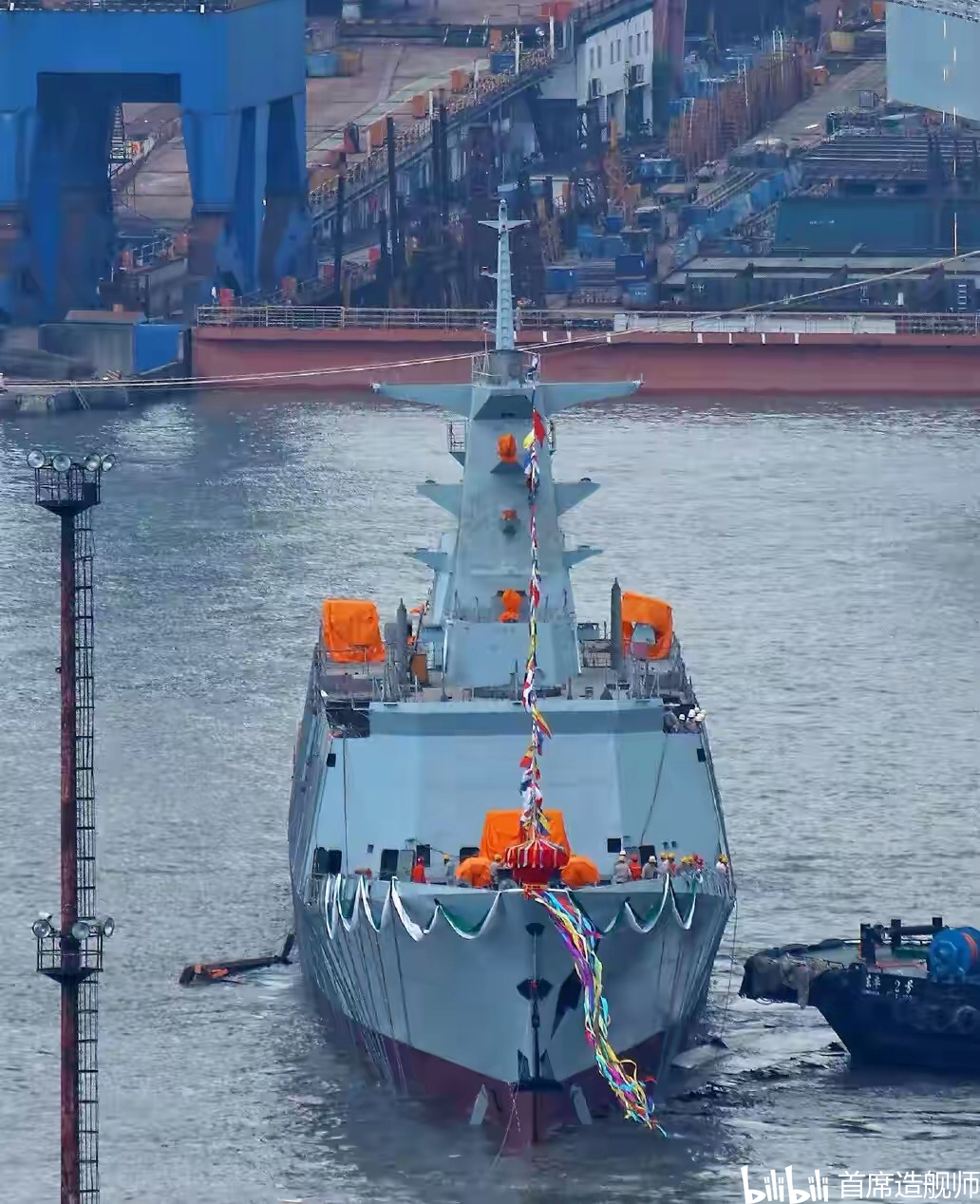

由中国船舶工业集团公司旗下的沪东中华造船集团有限公司负责承建。自2017年中巴签订054AP的军售合同以来,在2020年8月22日,巴基斯坦向中国订购的054AP导弹护卫舰的首舰正式下水。该舰为巴基斯坦海军订购的4艘054AP型导弹护卫舰的首舰,在2018年年底左右正式切割钢板开始建造,迄今不到2年的时间就已下水。

根据原本的时间表,巴基斯坦海军订购的这4艘054AP型护卫舰将在2020年先交付前两艘,剩余两艘在2021年进行交付。这4艘054AP型导弹护卫舰将和此前出口到巴基斯坦海军的F-22P导弹护卫舰一起,成为巴基斯坦海军水面战舰的核心力量。

 054AP相比中国自用版本的054A,在舰体设计与动力系统上维持了054A的既有设计。

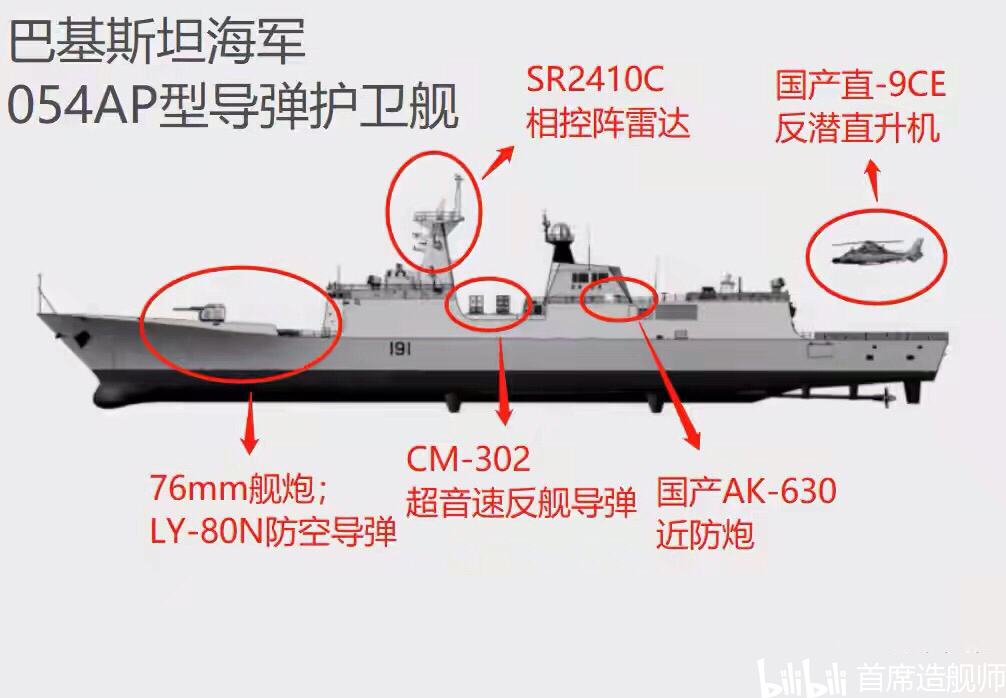

 在船电系统上有一定的提升,主要是使用一部SR-2410C(位于前部射频桅杆)型有源相控阵雷达替代同一位置的H/LJQ-382型三坐标对空搜索雷达。相比H/LJQ-382雷达,SR-2410C探测距离、抗干扰能力、对低可探测性目标截获率均有较大提高,且可以用于引导配套的HQ-16B/LY-80B型舰射防空导弹,从而提升054AP型护卫舰的全舰对空火力通道数量。同时,054AP型相比054A型,在舯部舰桥增加了一部“便宜耐用”的两坐标米波远程警戒雷达,外形类似于我军053H3型护卫舰、052C型驱逐舰上普遍配备的、非常成熟的H/LJQ-517A型远程警戒雷达。这是054AP相比中国海军的054A,在舰面船电系统上最大的、可以明确看得见的改进。

考虑到中国海军与巴基斯坦海军对054A/AP护卫舰战术定位的不同,毕竟在中国海军里,054A就是个“经济适用款”的三级舰,在高烈度对抗时是必须和052D型驱逐舰协同行动的;而巴基斯坦海军里054AP是个正儿八经的主力,需要独立承担起海上攻防战役使命。故而,咱们在给巴基斯坦海军制造的054AP上给态势感知系统做一做“高配”、甚至配备H/LJQ-517这种可以长期开机的远方警戒雷达,战术上看也没有太大问题。

武备上,054AP基本上延续了054A型护卫舰的武备配置:舰艏依然装备有一门H/PJ-26型76毫米速射舰炮,舰艏甲板上则依然沿用了32单元垂直发射装置的配置,估计可以配备H/AJK-16(HQ-16B/LY-80)型中程区域防空导弹、某型火箭助飞反潜鱼雷等。考虑到054AP配备的MR-90型照射雷达数量依然是四个,估计火力通道数相比054A提升不大,除非SR-2410C型相控阵雷达可以同样用于引导H/AJK-16型舰空导弹、或H/AJK-16导弹在一定程度上具备主动雷达制导性能。

而在舯部舰桥上,054A型护卫舰原本配备的YJ-83A型反舰导弹已经确定被替换为CM-302型反舰导弹,也就是YJ-12型反舰导弹的军贸型号。而舯部两侧的H/PJ-11型30毫米副炮配置没有变化,也没有如一开始大家猜测的那样、在舯部舰桥后方顶端安装HQ-10型近程点防空系统发射装置。

可以看出054AP的对海、对空作战能力相比054A型护卫舰提升明显,整体性能还略有超出,是妥妥的“青出于蓝而胜于蓝”。054AP满载排水量超过4000吨,不仅将是巴基斯坦有史以来吨位最大,性能最先进的水面舰艇,并且使巴基斯坦海军第一次拥有可靠的区域防空力量。054AP其中部分设计极有可能会用于我国海军下一批次的054A上。

054AE

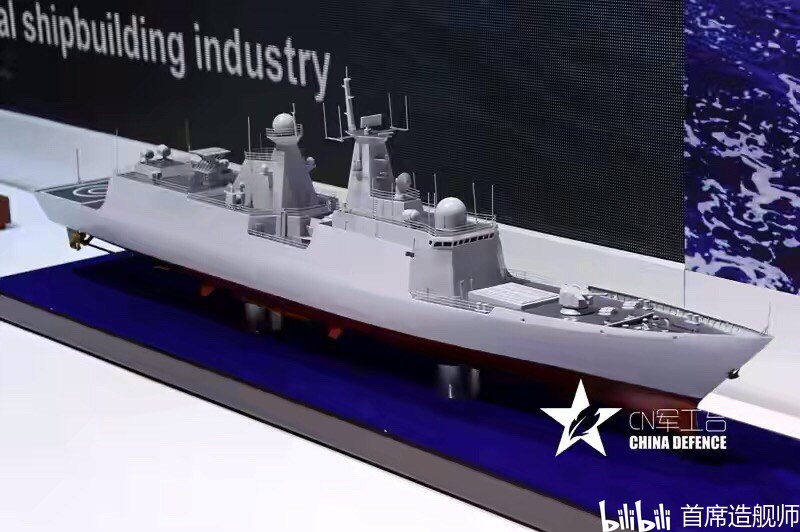

除了054A/P这一出口型号外,我们实际上还有另一个出口版本,名为“054AE”,其中“E”代表的“俄罗斯”或者“埃及”等潜在客户。在2018年俄罗斯举办的“陆军2018”展览中,054AE首次亮相。在2019年又在阿布扎比防务展中出现。

其外形与中国海军的054A几乎一模一样,舰艏所采用的舷墙为外翻形与054A最早的四艘舰一样,所有武器装备和雷达电子系统也一样,但因为是出口型号,所有采用的武器装备都有自己的出口专用型号,可以说这个所谓的054AE护卫舰其实就是中国海军的054A护卫舰的完整出口型。因为没有高科技集成桅杆,如果不仔细看,甚至感觉这就是054A自用型。

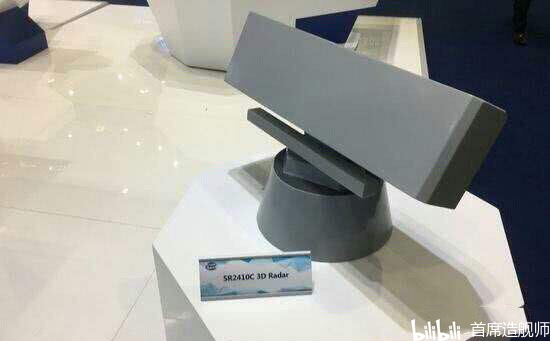

2019年的阿布扎比防务展的054AE护卫舰却有了一些细微的改变。054AE护卫舰已经有了与中国海军054A护卫舰明显不同的地方,也就是升级了对空/对海搜索雷达,不再采用原来的382型三坐标对空/对海搜索雷达,而是采用了更加先进的SR2410C三坐标对空/对海搜索雷达。大家应该知道SR2410C是一种S波段全天候多功能相控阵三坐标雷达,用于对空/对海搜索,为武器系统提供目标指示,与防空导弹火控系统进行配合完成对导弹的制导任务,以及与敌我识别器协同工作完成敌我识别任务。相比采用频率扫描体制的382型,SR-2410C型无论是在搜索距离、跟踪精度、最大跟踪目标数以及抗干扰能力的方面都有了巨大的进步。

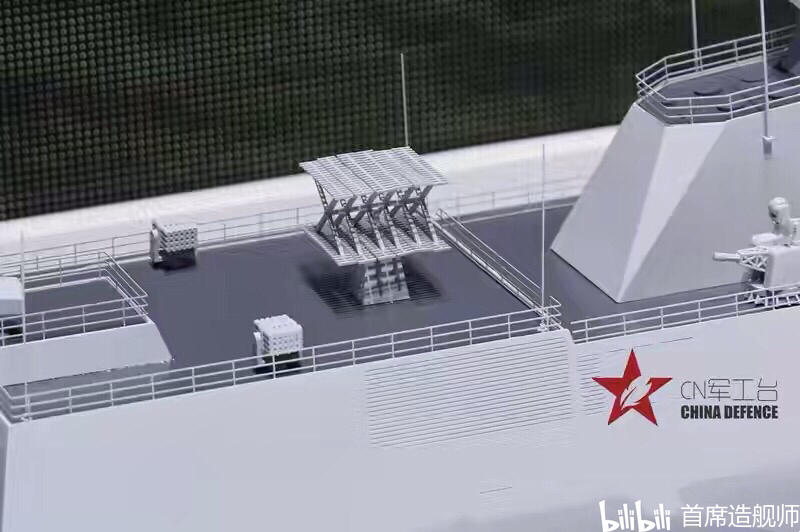

而且直升机机库上又出现了一款老古董——米波警戒雷达。这款雷达不同于大家熟知的“晾衣架”—517型米波警戒雷达,老远看以为机库上面顶个马扎。目前判断是SUR-17米波警戒雷达,功能和517型差不多,都是远程空情预警,不算先进也不落后,比较实用。

SUR-17米波警戒雷达SR2410C三坐标对空/对海搜索雷达

此次的雷达升级改进很明显和中国出口巴基斯坦海军的054A/P护卫舰一样,但她们之间还是存在着反舰导弹性能上的不同,054AE护卫舰采用的依然是C-803反舰导弹,而不是054A/P护卫舰上的CM-302超音速反舰导弹,也因此在反舰导弹的数量上比054A/P护卫舰多了一倍,这也是顺应不同客户而推出的不同的版本,当然也可以根据客户要求而任意改变配置。

从配置上来看,该方案的总体性能要强于054A/P,但是价格也会超出不少。由于是专门为俄罗斯海军打造,所以它也具备装填俄罗斯垂直发射系统,然后兼容俄罗斯高超音速导弹的能力。然而俄罗斯的新一代护卫舰:22350型、20385型、20386型已经或即将服役,在加上某些原因,054AE的必要性对俄罗斯海军来说不大。
